HD-UHZ型磁翻板液位計

日期：2020-11-29 點擊量：

HD-UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

　　HD-UHZ型磁翻板液位計是恒大儀表公司創新設計的新一代，產品技術先進，結構合理，顯示清晰直觀，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。

　　HD-UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

HD-UHZ工作原理：主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

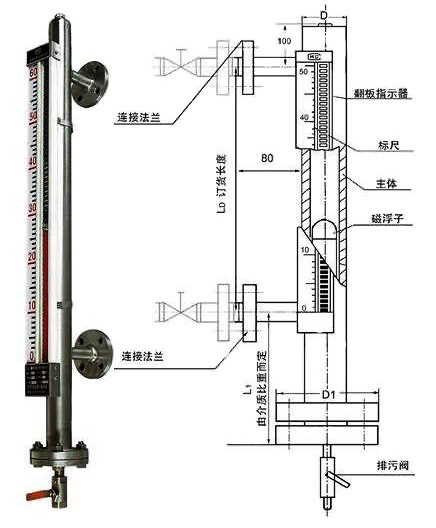

HD-UHZ結構如下圖所示

HD-UHZ	系列									規格系列型號
	1	磁翻板指示
	2	磁翻板指示-遠傳輸出
		a	基本型
		b	保溫型（夾套型） S防霜型 R電伴熱型
		c	插入型
		d	耐腐型
		e	插入保溫型
		f	插入耐腐型
		g	保溫耐腐型
			1	無報警
			2	帶1只報警點
			3	帶2只報警點
			4	帶3只報警點
			5	帶4只報警點
				5	不銹鋼					主體材質
				6	防腐鋁
				7	鈦
				8	PVC
				9	四氟包裹
					A	-40-0℃				工作溫度
					B	≤80℃
					C	≤100℃
					D	≤150℃
					E	≤300℃
					F	≤350℃
					G	≤480℃
						a	0.6 Mpa			實際工作壓力
						b	1.0 Mpa
						c	1.6 Mpa
						d	2.5 Mpa
						e	4.0 Mpa
						f	6.3 Mpa
						g	10 Mpa
						h	16 Mpa
						i	22 Mpa
						j	32 Mpa
								l	介質比重（g/㎡）
								l	測量長度
								l	輸出信號 4-20mA…
