孔板流量計的這些知識點您知道嗎？
日期：2021-03-22 點擊量：

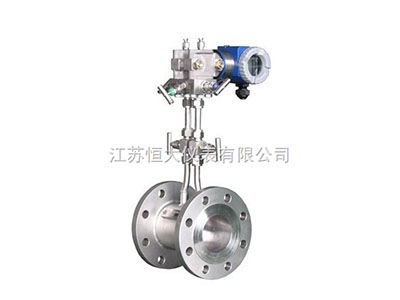

孔板流量計基本要求：關于新設管路系統，有必要先經掃線后再裝置規范孔板，以防管內雜物阻塞或損害規范孔板。裝置前應仔細核對規范孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有"+"的一端應與流體上游管段聯接，標有"-"的一端應與流體下流管段聯接。規范孔板的中心線應當與管道中心線同軸。
孔板流量計裝置時應配有一段丈量管，至少保持前10DN、后5DN的等徑直管段，以進步丈量精度。在孔板流量計前后若需裝置閥門，選閘閥且在運轉中全開；調節閥則應在下流5DN之后的管路中。引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。丈量液體流量時引壓管水平段應在同一水平面內。若是在筆直管道上裝置節省件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應經過"零點遷移"來校正。
引壓管路應有牢固的支架托承，兩根取壓管路應盡可能相互靠近并遠離熱源或轟動源，丈量水蒸汽流量時，使用保溫材料一同包扎，有必要時（如氣溫0℃以下）加伴熱管防止結冰。在丈量臟污流量時，應附設隔離器或沉降器。
引壓管路內有必要始終保持單相流體狀態。被測流體是氣體時，引壓管路（包含差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，不能有氣泡。為此應在引壓管路的最低點裝排水閥或在zui高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
