電磁流量計的干擾與接地
日期：2023-06-01 點擊量：

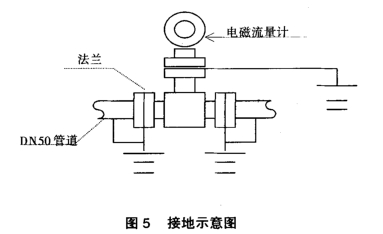

電磁流量計是基于導電性流體在磁場中運動所產生的感應電動勢來推算流體流量的測量儀表，其基本工作原理是電磁感應定律。因此電磁耦合、靜電感應是電磁流量計干擾噪聲的首要來源，在管線上存在雜.散電壓干擾。為了保證液體與地同電位，避免液體與.地有電位差以及因空間電磁干擾而造成的測量誤差，所以，對接地做了嚴格的要求。本裝置與管道為固定法蘭連接，固定法蘭和管道以及流量傳感器均用2.5mm2的銅芯線作了良好的接地見圖5。
經檢測，該裝置的接地電阻為8.2Ω，(安裝要求小于100Ω)，除了將傳感器接地外，還用銅線跨接在管道的兩法蘭上，保證了接地牢固、可靠，減少了電磁耦合、靜電感應引起的干擾。空間電磁干擾-般經過電纜引人，我們采用了單層屏蔽信號電纜予以保護，同時，由于該電磁流量計為--體型(其傳感器和轉換器組裝在一起)，縮短了信號線與激磁線的長度并且隱蔽在儀表內部，也減少了信號衰減和空間電磁波的噪聲侵人，保證了測量數據的準確、可靠。實際使用運行中，定期用萬用表檢查兩電極與地端的絕緣電阻。
經檢測，該裝置的接地電阻為8.2Ω，(安裝要求小于100Ω)，除了將傳感器接地外，還用銅線跨接在管道的兩法蘭上，保證了接地牢固、可靠，減少了電磁耦合、靜電感應引起的干擾。空間電磁干擾-般經過電纜引人，我們采用了單層屏蔽信號電纜予以保護，同時，由于該電磁流量計為--體型(其傳感器和轉換器組裝在一起)，縮短了信號線與激磁線的長度并且隱蔽在儀表內部，也減少了信號衰減和空間電磁波的噪聲侵人，保證了測量數據的準確、可靠。實際使用運行中，定期用萬用表檢查兩電極與地端的絕緣電阻。
