電磁流量計在聚合物溶液中與自來水中響應規律對比分析
日期：2023-09-07 點擊量：

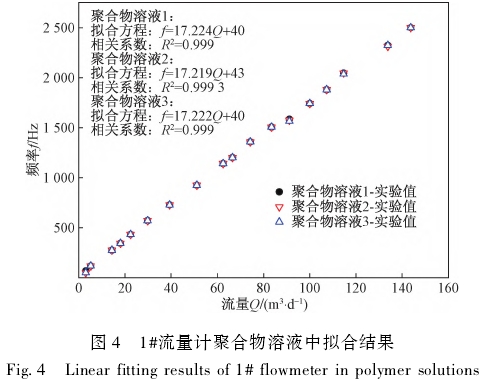

圖4為1#電磁流量計在0~200m³/d流量范圍,濃度分別為1000、1500、2000mg/L聚合物溶.液中的測量數據及線性擬合結果,將1#電磁流量計在3種聚合物溶液中得到的儀器常數(線性擬合曲線的斜率)分別記為K4=17.224、K5=17.219、K6=17.222。

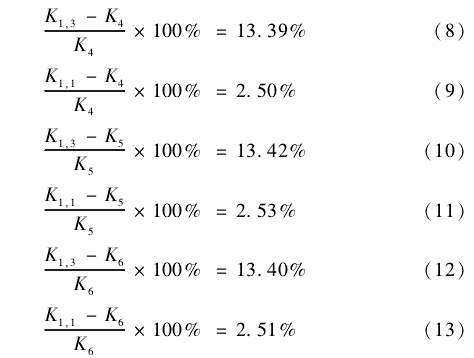

對1#電磁流量計在聚合物溶液中得到的儀器常數,與電磁流量計在自來水中得到的儀器常數進行對比分析。首先計算分析1#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K4、K5、K6,3個儀器常數相互之間差別很小，因此判斷1#電磁流量計響應規律受聚合物溶;液濃度和黏度的影響很小，可以忽略不計。然后分別對1#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K4、K5、K6與1#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K1.3,進行對比計算、與1#電磁流量計在自來水中得到的層流流態的儀器常數K1.1進行對比計算得
計算結果表明:1#電磁流量計在聚合物溶液中得到的儀器常數K4、K5、K6,與1#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K1.3,的最大偏差為13.42%,與1#電磁流量計在自來水中得到的層流流態的儀器常數K1.1的最大偏差為2.53%。

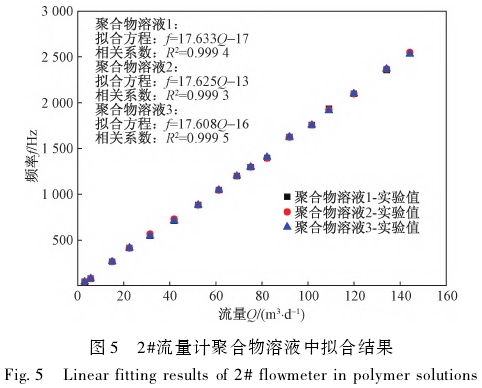

圖5為2#電磁流量計在0~200m³/d流量范圍,濃度分別為1000、1500、2000mg/L聚合物溶液中的測量數據及線性擬合結果,將2#電磁流量計在3種聚合物溶液中得到的儀器常數(線性擬合曲線的斜率)分別記為K,=17.633、K8=17.625、K9=17.608。

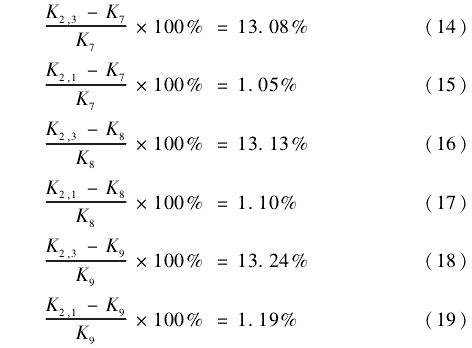

對2#電磁流量計在聚合物溶液中得到的儀器常數,與電磁流量計在自來水中得到的儀器常數進行對比分析。首先計算分析2#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K7、K8、K9,3個儀器常數相互之間差別很小，因此判斷2#電磁流量計響應規律受聚合物溶液濃度和黏度的影響很小，可以忽略不計。然后分別對2#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K7、K8、K9與2#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K2.3進行對比計算、與2#電磁流量計在自來水中得到的層流流態的儀器常數K2.1進行對比計算,得
計算結果表明:2#電磁流量計在聚合物溶液中得到的儀器常數K7、K8、K9,與2#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K,,的最大偏差為13.24%，與2#電磁流量計在自來水中得到的層流流態的儀器常數K2.1的最大偏差為1.19%。
對電磁流量計在分層注聚合物井中測調時流量測量偏差大的原因進行說明:分層注聚合物井測調用電磁流量計是采用自來水為流動介質進行標定,假設獲得其儀器常數為K(包括層流和紊流兩種流態);在注聚井中電磁流量計和油管所形成的環形流動空間中只有層流流態,假設電磁流量計在該流態下的儀器常數為K',在注聚井中測量流量時是采用儀器常數K來計算注聚合物溶液在層流流態條件下的流量Q，并不是采用K'來計算注聚合物溶液在層流流態條件下的真實流量Q',根據上述對電磁流量計在自來水中響應規律分析、在聚合物溶液中與自來水中響應規律對比分析可知,由于儀器常數K和儀器常數K'偏差10%以上,導致計算流量Q和真實流量Q'偏差-10%以上。
對1#電磁流量計在聚合物溶液中得到的儀器常數,與電磁流量計在自來水中得到的儀器常數進行對比分析。首先計算分析1#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K4、K5、K6,3個儀器常數相互之間差別很小，因此判斷1#電磁流量計響應規律受聚合物溶;液濃度和黏度的影響很小，可以忽略不計。然后分別對1#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K4、K5、K6與1#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K1.3,進行對比計算、與1#電磁流量計在自來水中得到的層流流態的儀器常數K1.1進行對比計算得
計算結果表明:1#電磁流量計在聚合物溶液中得到的儀器常數K4、K5、K6,與1#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K1.3,的最大偏差為13.42%,與1#電磁流量計在自來水中得到的層流流態的儀器常數K1.1的最大偏差為2.53%。
圖5為2#電磁流量計在0~200m³/d流量范圍,濃度分別為1000、1500、2000mg/L聚合物溶液中的測量數據及線性擬合結果,將2#電磁流量計在3種聚合物溶液中得到的儀器常數(線性擬合曲線的斜率)分別記為K,=17.633、K8=17.625、K9=17.608。
對2#電磁流量計在聚合物溶液中得到的儀器常數,與電磁流量計在自來水中得到的儀器常數進行對比分析。首先計算分析2#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K7、K8、K9,3個儀器常數相互之間差別很小，因此判斷2#電磁流量計響應規律受聚合物溶液濃度和黏度的影響很小，可以忽略不計。然后分別對2#電磁流量計在3種不同黏度/濃度的聚合物溶液中得到的儀器常數K7、K8、K9與2#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K2.3進行對比計算、與2#電磁流量計在自來水中得到的層流流態的儀器常數K2.1進行對比計算,得
計算結果表明:2#電磁流量計在聚合物溶液中得到的儀器常數K7、K8、K9,與2#電磁流量計在自來水中得到的包括層流和紊流兩種流態的儀器常數K,,的最大偏差為13.24%，與2#電磁流量計在自來水中得到的層流流態的儀器常數K2.1的最大偏差為1.19%。
對電磁流量計在分層注聚合物井中測調時流量測量偏差大的原因進行說明:分層注聚合物井測調用電磁流量計是采用自來水為流動介質進行標定,假設獲得其儀器常數為K(包括層流和紊流兩種流態);在注聚井中電磁流量計和油管所形成的環形流動空間中只有層流流態,假設電磁流量計在該流態下的儀器常數為K',在注聚井中測量流量時是采用儀器常數K來計算注聚合物溶液在層流流態條件下的流量Q，并不是采用K'來計算注聚合物溶液在層流流態條件下的真實流量Q',根據上述對電磁流量計在自來水中響應規律分析、在聚合物溶液中與自來水中響應規律對比分析可知,由于儀器常數K和儀器常數K'偏差10%以上,導致計算流量Q和真實流量Q'偏差-10%以上。
