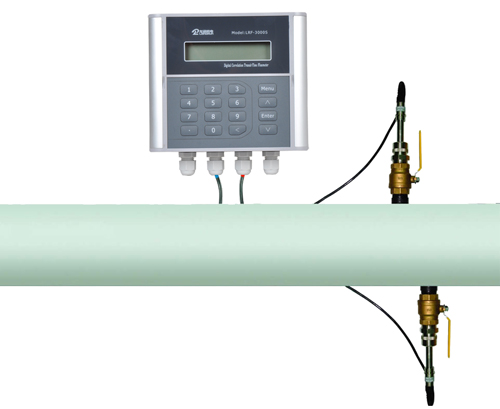

HD-CR插入式超聲流量計

日期：2020-11-29 點擊量：

1.產品特點
在線帶壓安裝
標定、維護現場無需停產
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次

2.技術參數、選型
選型格式：HD-CR-A口-B口-C口-D口-E口-F口

型號	描述
HD-CR	名稱：插入式超聲波流量計安裝方式：掛墻式流速范圍：0-±5m/s 準確度：測量值的±1% 重復性：0.2% 流速范圍：0-±5m/s 電源：10-36VDC或10-24VAC，zui大1A 通訊接口：RS-485通訊接口，支持Modbus協議模擬輸出：4-20mA，zui大負載750Ω OCT脈沖輸出：0-5000Hz 防護等級：IP65 環境溫度：-10℃-+50℃ 相對濕度：0-99%，無凝結 材質：ABS/PC塑料鍵盤：16（4×4）輕觸按鍵顯示屏：20×2點陣字符
A	I/0選項
1	OCT頻率輸出，4-20mA，RS-485通訊接口
E	GPRS功能
B	變送器機箱
1	外殼：IP65，ABS/PC塑料
2	防爆機箱，Ex d II B T4
C	傳感器描述
WS	常溫小型插入式傳感器安裝方式：插入式可測管徑范圍：50mm-600mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅工作溫度：0-50℃
W	常溫插入式傳感器安裝方式：插入式可測管徑范圍：400mm-1200mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅工作溫度：0-50℃
WH	高溫插入式傳感器安裝方式：插入式可測管徑范圍：50mm-600mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅工作溫度：-40-150℃
D	傳感器防爆等級
N	無
1	Ex d IIB T4
E	電纜長度
009	標準電纜長度：9米
XXX	傳感器電纜長度：按5m/對加長，zui長可加長到305m
F	電源轉化器
1	不需要
2	需要（輸入220V,輸出12V，負載電流1A）
選型舉例：LRF-3000SW-1-1-WS-009-1，常溫小型插入式傳感器，ABS/PC機箱，9米電纜，無電源轉換器

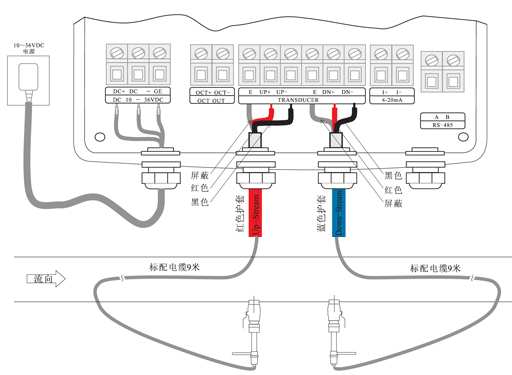

3.接線

4.傳感器尺寸

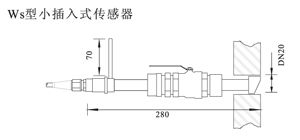

WS型小插入式傳感器（標配）防爆等級：Ex（ia）II B T4 重量：4.5kg（含電纜）
W型插入式傳感器（選項）防爆等級：Ex（ia）II B T4 重量：7.5kg（含電纜）

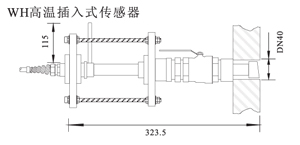

WH型高溫插入式傳感器（選項）防爆等級：Ex（ia）II B T4 重量：10kg（含電纜）

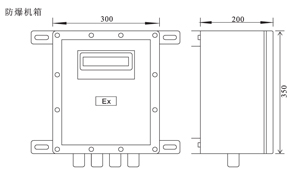

防爆機箱（選項）防爆等級：Ex d IIB T4 Ex d IIC T4 Ex d IIC T6 電器接口：4×G1/2"
