HD-MLF-100系列超聲波流量計
日期：2020-11-29 點擊量：
超聲波流量計特點
高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
測量范圍大
選用不同型號的傳感器, 可實現口徑DN15 ～DN2000mm 管道流量的測量
支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷
可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。
高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
測量范圍大
選用不同型號的傳感器, 可實現口徑DN15 ～DN2000mm 管道流量的測量
支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷
可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。
基本參數
|
可選配的傳感器
|
基本型號
|
測量范圍
|
流體溫度
|
精度
|
|
|
標準外夾式
|
TS-2(小型)
|
HD-MLF-100NB1
|
DN15-100mm
|
0℃～90℃
|
優于±1%
|
 |
TM-1(中型)
|
HD-MLF-100NB2
|
DN50-1000mm
|
||
|
TL-1(大型)
|
HD-MLF-100NB3
|
DN300-2000mm
|
|||
|
高溫外夾式
|
HTS-1(小型)
|
HD-MLF-100NB4
|
DN15-100mm
|
0℃～160℃
|
|
 |
HTM-1(中型)
|
HD-MLF-100NB5
|
DN50-1000mm
|
||
|
插入式
|
TC-1(標準插入)
|
HD-MLF-100NC1
|
DN80-2000mm
|
-40℃～160℃
|
|
 |
TLC-2(加長插入)
|
HD-MLF-100NC2
|
|||
|
標準管段式
|
標準管段式
|
HD-MLF-100NG
|
DN15-1000mm
(詳見附錄2) |
-40℃～160℃
|
優于±0.5%
|
 |
|||||
|
電 源
|
AC220V或DC24V
|
||||
|
輸 入
|
3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
|
||||
|
輸 出
|
隔離RS232/RS485 輸出,2 路隔離OCT輸出，1 路隔離4-20mA 輸出( 無源)
|
||||
|
通信協議
|
METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議
|
||||
成圖
 |

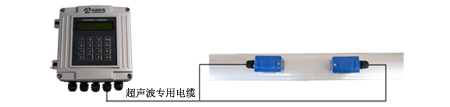

外夾式測量圖
|
|
壁掛型HD-MLF-100W用于掛墻安裝尺寸：170×180×56mm
|
 |
 |
插入式測量圖
|
|
盤裝型HD-MLF-100S用于儀表盤安裝尺寸：152×76mm
|
 |
 |

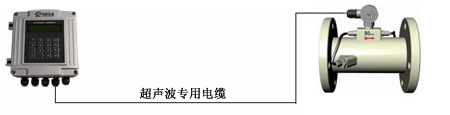

管段式測量圖
|
|
壁掛型HD-MLF-100D防爆等級DⅡBT4尺寸：298×298×110mm
|
 |

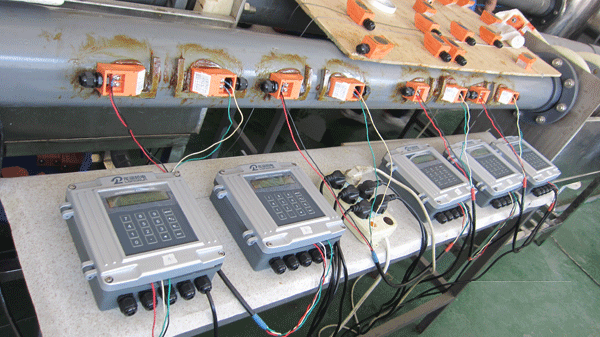

出廠前標定
