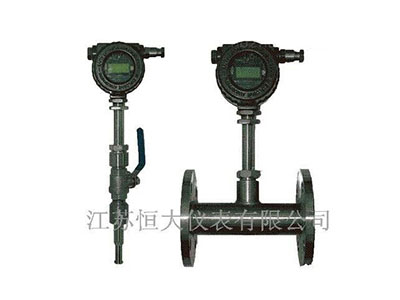

熱式氣體質量流量計

日期：2020-11-29 點擊量：

熱式氣體質量流量計原理

　　氣體質量流量計采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術。其典型傳感元件包括兩個熱電阻（鉑RTD），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當兩個RTD被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫度，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體流速增加，介質帶走的熱量增多。使傳感器溫度隨之降低。為了保持溫度的恒定，則必須增加通過傳感器的工作電流，此增加的部分電流大小與介質的流速成正比。

熱式氣體質量流量計簡介：

　　目前我國所用的氣體質量流量計存在著量程比小的問題，量程下限以下的流量基本丟失，然而這在某些領域不可接受，在燃氣等貿易結算場合更是無法忍受。HD系列熱式氣體質量流量計圓滿地解決了這個問題。

1.特點

　　HD-RSL系列氣體質量流量計既可進行氣體流量計量工作,也可用于過程控制領域。它引進美國先進技術生產，無須溫壓補償，直接測出流體的質量流量。
它的突出特點是：沒有可動部件；壓力損失小；量程比寬；精度高；可靠性高；安裝簡單，操作方便。可以在所有領域全面替代孔板和差壓式流量計。

2. 用途:

本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱力、醫療、熱電廠、環保等行業。

可進行：

●鋼鐵廠，焦化廠煤氣流量測量

●鍋爐空氣流量，測量二次風量

●煙囪排出的煙氣流量測量

●水處理中瀑氣流量測量

●水泥，卷煙，玻璃廠生產過程中氣體流量測量

●壓縮空氣流量測量

●天然氣，煤氣，液化氣，火炬氣，氫氣等氣體流量測量

技術參數：

●測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）

●測量方式：管段式插入式

●溫度范圍：環境溫度：-40℃～+60℃

介質溫度：-10℃～+500℃

●準確度：±1％的讀數；±0.5％滿量程

●重復性：±0.5％的滿量程

●輸出：4-20mA DC（zui大負載600Ω）；RS232；RS485

●響應速度：小于1S

●供電電壓：24VDC±10%

●機械連接：3/4NPT不銹鋼緊固件（插入式）；法蘭

●探桿長度：800mm（此長度為插入式標準長度，特殊請聲明）

●探桿直徑：18mm（插入式）

●直管段長度：無嚴格要求

●壓力損失：可以忽略

●工作壓力：1.6MPa ；7.3MPa

●現場顯示：LED顯示；LCD顯示

●數據保護: 累計量保存在EEROM內，（斷電可保存百年）

●傳感器及管線表體材料:316L（可選哈氏合金C）

●防護等級：IP65

●防爆等級： ExdIICT4

四、應用實例

1.石油化工行業

應用場合：火炬氣排放監控

產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛

2.電力行業

應用場合：鍋爐一次風、二次風、磨煤風的風量測量

產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、低壓力等）

3.冶金行業

應用場合：高爐煤氣、焦爐煤氣測量

產品優點：按實際介質組份標定，可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整

4.電子行業

應用場合：高純度氣體質量流量測量

產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算

5.供暖通風和空調系統（HVAC）

產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求

6.水處理行業

應用場合：測量曝氣池的空氣流量

產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便

7.食品行業

應用場合：向反應器中通入適量氣體，控制過程及質量

產品優點：衛生級3A，高純凈度，所有接液表面采用不銹鋼，寬量程比
