彎管流量計

日期：2020-11-29 點擊量：

彎管流量計

管徑范圍（mm）	DN15～2000（對于現場改造的彎管傳感器，沒有管徑限制）
流速范圍（m/s）	液體0.1～12　　蒸汽或氣體5～160
準確度	±1%
工作環境	轉換器：溫度-10～45℃ 濕度小于85% （特殊情況請說明）傳感器：溫度-50～600℃ 壓力0～16MPa（特殊情況請說明）
信號輸出	4-20mA　　RS-485　　RS-232
工作電源	AC220，50Hz或DC12~24V
測量介質	液體：水、油、甲醇、甲苯、液氨等　　氣體：高爐煤氣、焦爐煤氣、混合煤氣、lv氣、氫氣、氧氣、空氣、氮氣等　　蒸汽：飽和蒸汽、過熱蒸汽

彎管流量計測量介質

● 液體: 熱水、冷水、輕質油、化工液體。
● 氣體：高爐煤氣、焦爐煤氣、混合煤氣、各種單組分多組分氣體。
● 過熱蒸汽、飽和蒸汽。
● 壓縮空氣。
● 天然氣，液化氣，火炬氣。特點

● 傳感器內部無插入件和節流件，沒有壓力損失。
● 適合測量臟氣體，不易堵塞。
● 傳感器適用溫度、壓力范圍寬：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口徑傳感器可以利用現場的90°彎頭在線改造。
● 傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件。
● 全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。
● 可查詢前720小時，前365天，前36個月，前10年的流量數據。

系統構成

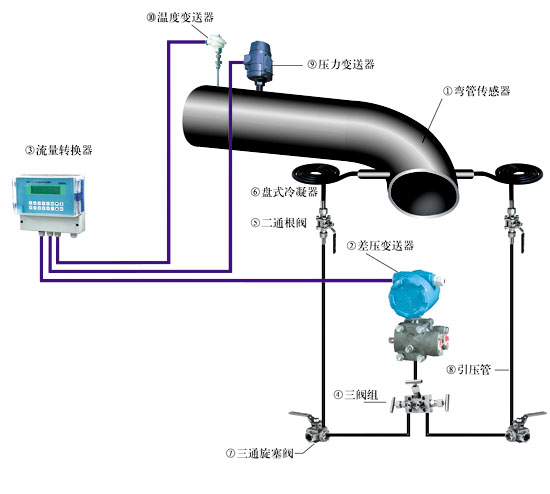

系統示意圖

①彎管傳感器（與管路焊接或法蘭連接）:輸出差壓信號。

②差壓變送器:將彎管傳感器輸出的差壓信號轉換為4-20mA電流信號。

③流量轉換器:通過接收差壓變送器、溫度、壓力變送器信號。計算并顯示流量、溫度、壓力、熱量等參數。

④三閥組:差壓變送器和引壓管之間的連接體。

⑤根閥:選用二通閥（針閥或球閥）。

⑥盤式冷凝器:高溫介質（蒸汽）測量時用于介質的降溫。

⑦三通旋塞閥:排污、反吹。

⑧引壓管:差壓變送器與根閥連接用。

⑨壓力變送器:被測介質（蒸汽、氣體）壓力變化較大時選用。

⑩溫度變送器:被測介質（蒸汽、氣體）溫度變化較大時選用，測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種，對流量補償即可。用于供熱量計量時，選用2只溫度變送器。

流量轉換器

　　流量轉換器有壁掛式和盤裝式兩種

	外殼材料：ABS 防護等級：IP65 外形尺寸：213×185×107mm 重量：1.2Kg		外殼材料：ABS 防護等級：IP52 外形尺寸：160×80×160mm 開孔尺寸：152×76mm 重量：1.0Kg
壁掛式		盤裝式

● 2×8鍵盤，2×10位全中文字符液晶顯示，菜單式操作。

● 測量顯示: 質量流量、標況體積流量、累計流量、溫度、壓力、差壓值。

● 瞬時流量zui大顯示值：999999.9

● 累計流量zui大顯示值：999999999

● 信號輸出：4～20mA、RS-485或RS-232

彎管傳感器分為L型和S型。L型傳感器安裝在現場管道的90°自然轉彎處，S型傳感器可以安裝在任意空間的直管道上。與管道的連接方式為焊接或法蘭連接。
● L型傳感器


彎徑比1.5	彎徑比大于1.5	L型傳感器幾何形狀示意圖

S型傳感器
適用管徑：DN15～4000mm

S型傳感器幾何形狀示意圖

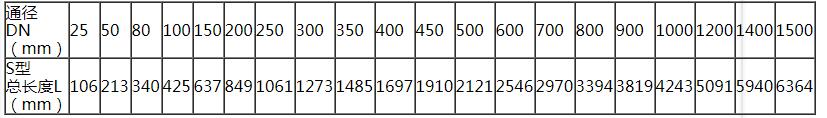

S型彎徑比1.5傳感器長度表

安裝

液體測量系統

L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝

S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝

● 差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與一次閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。

● 被測液體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。

氣體測量系統

L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝

S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝

● 為了安裝和維護的方便，*差壓變送器安裝在彎管傳感器的下方。
● 為使氣體中的水分盡量少的進入導壓管，取壓體向上傾斜15°角左右。
● 被測氣體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤

蒸汽測量系統

L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝

S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝

● 盤式冷凝器的盤面要水平，與取壓體在同一水平面上。
●差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與根閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。

溫度變送器安裝

　　● 溫度變送器為兩線制4～20mA輸出。
　　● 安裝位置應距彎管傳感器下游2D～5D。
　　● 溫度變送器與管道垂直或與管道內流體流動方向逆向傾斜安裝。
　　● 管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使變送器的工作環境溫度低于60℃。

壓力變送器安裝

● 壓力變送器為兩線制4～20mA輸出。
● 安裝位置應距彎管傳感器小于2D。
● 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。
● 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。

技術參數

選型編碼

● 在選型之前，要確定以下內容，并填寫下面的表格。
①被測介質名稱、介質的成分或密度。
②zui大流量、zui小流量、常用流量、溫度、壓力。
③工藝管道內徑、壁厚、材質、傳感器安裝部位。
注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。

1測量介質 2流量刻度流量單位Kg/h　□ T/h　 □ Nm³/h□ 條件溫度　℃ 　壓力　MPa 　濕度　%zui大流量溫度　℃ 　壓力　MPa 　濕度　%常用流量溫度　℃ 　壓力　MPa 　濕度　%zui小流量溫度　℃ 　壓力　MPa 　濕度　%3介質密度或組分 Kg/ m³條件溫度℃壓力MPa4工況壓力 MPa8安裝狀態水平　 □ 垂直　　 □ 5工況溫度 ℃9安裝方式焊接　 □ 法蘭連接 □ 6管道內徑 mm10傳感器類別L型　　□ s型　　　□ 7管道外徑 mm11管道材質 12　　彎徑比（彎管改造時需填）：

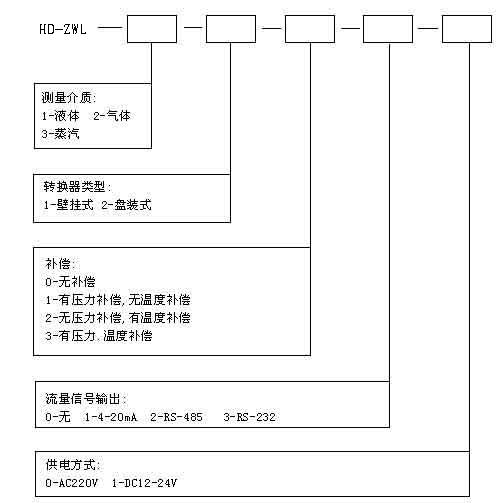

●轉換器選型編碼

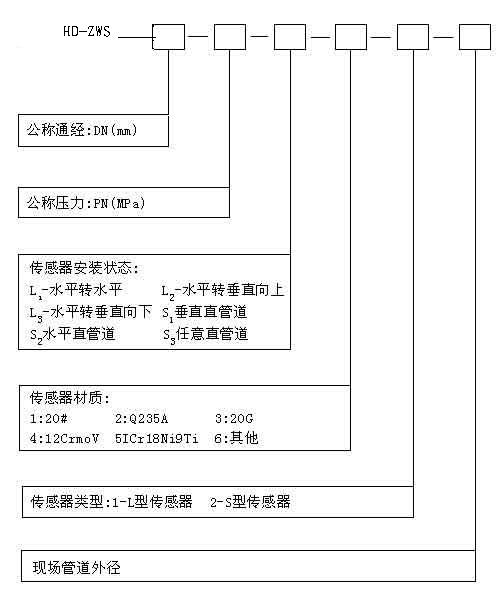

●傳感器選型編碼

標簽：、
